Условие задачи
Изоляция заданного класса рассчитана на работу при нормальной температуре ТН°C в течение τн лет. К ней подвели две плоские токоведущие части на расстоянии длины изоляции d1 мм. Диэлектрическая прочность материала εr1, а электрическая прочность ЕПР1 кВ/мм.
Требуется:
1. Определить срок службы изоляции, если ее рабочая температура будет равна T1°C?
2. Рассчитать оставшийся расчетный ресурс работы изоляции, если ее рабочая температура на оставшийся период будет равна T2°C и T3°C при учете того, что изоляция уже проработала τ0 лет от рассчитанного срока службы τн при рабочей температуре T1°C.?
3. Вычислить срок службы изоляции при температуре T1°C и наличии частичных разрядов, если рабочее напряжение изоляции U кВ, а напряжения возникновения частичных разрядов UЧР кВ.
4. Определить предельное напряжение, которое можно приложить к токоведущим частям.
5. Найти, насколько снизится предельное напряжение, если между токоведущими частями появится микротрещина – воздушная прослойка толщиной d1 мм? Электрическая прочность воздуха ЕПР2 кВ/мм, относительная диэлектрическая проницаемость εr2=1.

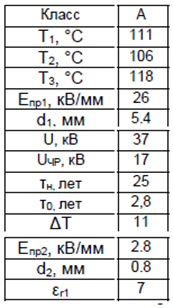

Исходные данные:
Ответ
Используем правило Монтзингера:
Вычислим, какой ресурс работы исчерпала изоляция:
Определим, сколько еще прослужит изоляция, если температура понизится до 106C:
