Условие задачи
Расчет токов короткого замыкания.
Исходные данные:
Расчетная схема (рис. 10)
LШ=3 м (участок ШМА1 до ответвления)
Lкл1=25 м (длина линии ЭСН от ШНН до ШМА1)
L кл2=23 м (длина линии ЭСН от ШМА1 до потребителя)
Lвн= 2,5 км
Требуется:
составить схему замещения, пронумеровать точки КЗ;
рассчитать сопротивления и нанести их на схему замещения;
определить токи КЗ в каждой точке и составить «Сводную ведомость токов КЗ».

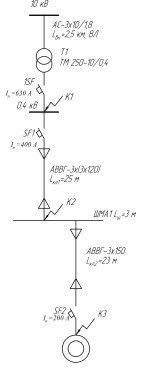

Рис. 10 Схема расчетная
Ответ

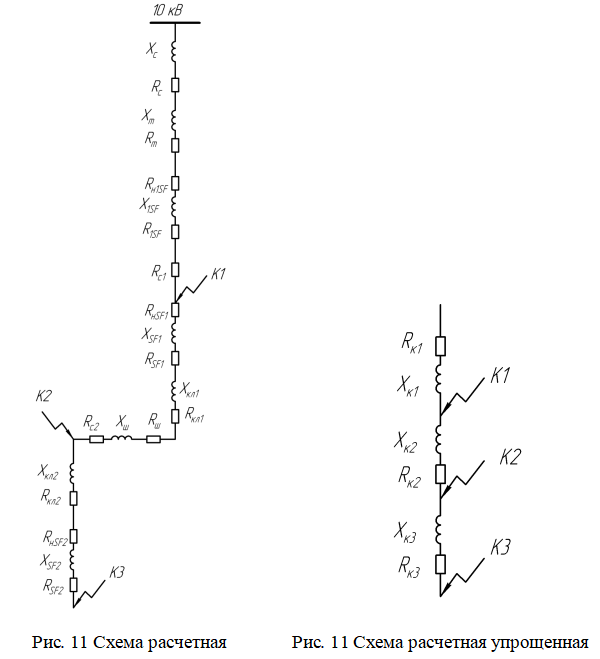

1. Составляется схема замещения (рис. 10) и нумеруются точки КЗ в соответствии с расчетной схемой.
1. Вычисляются сопротивления элементов и наносятся на схему замещения.
Для системы
Наружная ВЛ АС-3х10/1...
