Условие:
Рассчитать токи в ветвях цепи и напряжения на ее элементах.
1.1. Cоставление истинной схемы
Общий вид схемы со смешанным соединением элементов цепи приведен на рисунке 1.
Рис.1 – Общий вид схемы

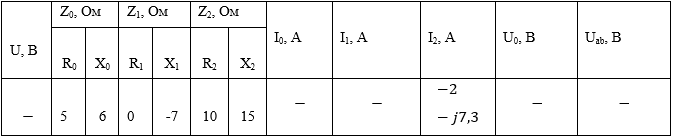

Таблица 1 – Исходные данные
Вид истиной схемы расчета в развернутом виде с обозначением всех активных и реактивных сопротивлений приведен на рис.2.
Рис.2 – Схема по варианту
Решение:
1.2. Расчёт недостающих параметров режима работы однофазной цепи
Запишем полное сопротивление в комплексной форме. В общем случае Z имеет некоторую действительную и мнимую части:
где R активное сопротивление; Х реактивное сопротивление; положительное значение обусловлено индуктивностью L, и сопротивление называется индуктивным; отрицательное значение обусловлено емкостью С, и сопротивление называе...
