Расчёт транзисторного стабилизатора напряжения. Номинальное напряжение питающей сети U0 = 220 В; частота fс = 50 Гц; пределы изменения напряжения сети ac = bc = 0,1; номинальное выходное напряжение Uн = 15 В;

Приоизведите расчёт транзисторного стабилизатора напряжения.

Исходные данные:

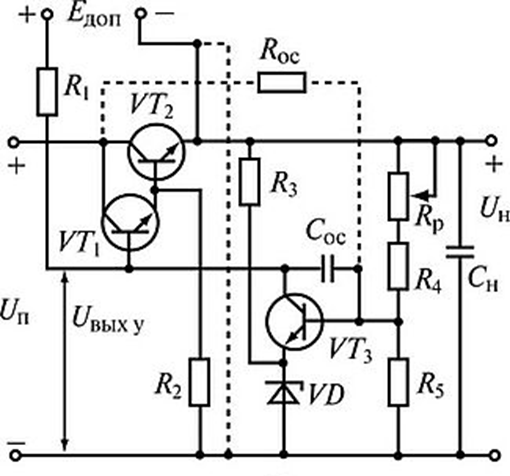

Рис. 1. Типовая схема стабилизатора постоянного напряжения с последовательным включением регулирующего транзистора

-                номинальное напряжение питающей сети U₀ = 220 В;

-                частота f_с = 50 Гц;

-                пределы изменения напряжения сети a_c = b_c = 0,1;

-                номинальное выходное напряжение U_н = 15 В;

-                допустимые установочные отклонения ∆U_н = ± 1 В;

-                номинальный ток нагрузки I_н = 0,75 А;

-                пределы изменения тока нагрузке I_{н min} = 0,2 А и I_{н max} = 0,3 А;

-                коэффициент стабилизации при изменении напряжения сети K_ст ≥ 500;

-                внутреннее сопротивление r_н ≤ 1 Ом;

-                амплитуда пульсации выходного напряжения U_н ~ < 3 мВ;

-                температура окружающей среды T_{с max} = 60^○С, T_{с min} = – 10^○С;

-                максимальный температурный уход напряжения ΔU_н.т. = 0,12 В;  ΔU_н.доп. = 0,05 В.
