Условие:

Расчет трехфазной цепи при соединении приемников по схеме «звезда» с нейтральным проводом.

На рисунке 13 представлена схема несимметричной трехфазной цепи, соединенной «звездой» с нейтральным проводом с симметричными фазными ЭДС. Значения линейного напряжения, активных, индуктивных и емкостных сопротивлений приемников приведены в таблице 5. Определить:

1. Фазные напряжения, линейные токи и ток в нейтральном проводе (ток в нейтральном проводе можно определить графическими построениями).

2. Активную, реактивную и полную мощности, потребляемые цепью.

3. Построить топографическую диаграмму напряжений и на ней показать векторы токов.

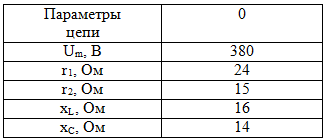

Таблица 5 – Исходные данные

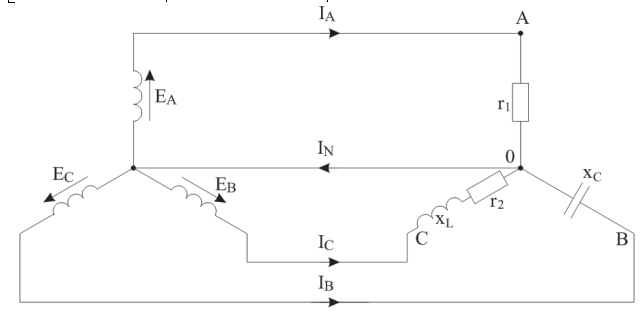

Рисунок 13 – Схема трехфазной цепи

Решение:

1. Определить фазные напряжения, линейные токи и ток в нейтральном проводе (ток в нейтральном проводе можно определить графическими построениями).

Так как в условии сказано, что в таблице 5 задано линейное напряжение, делаем вывод, что это действующее значение этого напряжения, так как, если не сказано, что речь идет об амплитудном значении, подразумевается, что речь идет именно о действующем.

Действующее значение фазного напряжения генератора (действующее фазное напряжение нагрузки такое же, так как присутствует нулевой провод без сопротивления):

(82)
