Расчет трехфазной электрической цепи при соединении однофазных приемников треугольником.

Расчет трехфазной электрической цепи при соединении однофазных приемников треугольником.

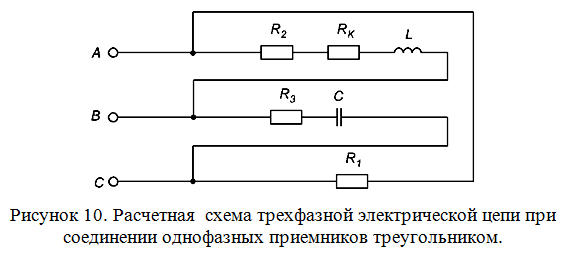

Дано: Схема трехфазной цепи.

Система напряжений трехфазного источника симметрична, частота f=50 Гц.

Требуется:

1. Определить фазные и линейные токи, активную мощность отдельных фаз и всего приемника в следующих режимах:

а) несимметричном  полнофазном;

б) при обрыве одной фазы приемника.

2. Определить эти же величины для симметричного приемника

3. Построить векторные диаграммы напряжений и токов для всех режимов п.1 и 2 задания.

4. Определить показания ваттметров, п.1 и п.2 задания, и показать, что алгебраическая сумма показаний ваттметров равна активной мощности трехфазного приемника.

Исходные данные для расчета:
