Расчет трехфазной электрической цепи при соединении однофазных приемников треугольником. ... Дано: Схема трехфазной цепи. Система напряжений трехфазного источника
- Электроника, электротехника, радиотехника
Условие:

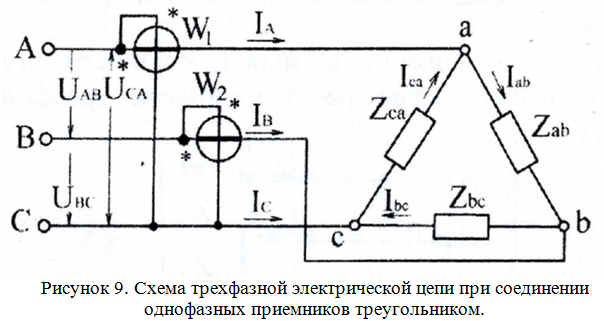

Дано: Схема трехфазной цепи.
Система напряжений трехфазного источника симметрична,
, частота f=50 Гц.
Требуется:
1. Определить фазные и линейные токи, активную мощность отдельных фаз и всего приемника в следующих режимах:
а) несимметричном полнофазном;
б) при обрыве одной фазы приемника.
2. Определить эти же величины для симметричного приемника
3. Построить векторные диаграммы напряжений и токов для всех режимов п.1 и 2 задания.
4. Определить показания ваттметров, п.1 и п.2 задания, и показать, что алгебраическая сумма показаний ваттметров равна активной мощности трехфазного приемника.
Исходные данные для расчета:
Решение:

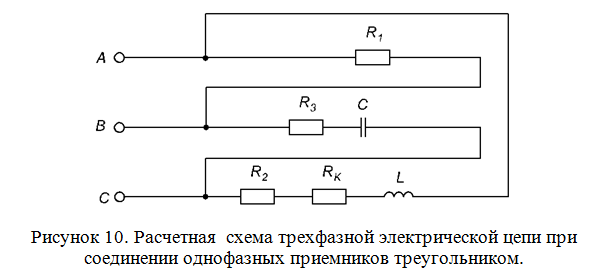

Изображаем схему трехфазной цепи с учетом указанных сопротивлений в фазах.
Рассчитываем сопротивления реактивных элементов цепи на заданной частоте f=50 Гц.
Рассчитываем комплексные значения фазных (лин...
