Условие:
Для схемы электрической цепи по заданным параметрам и линейному напряжению, определить фазные и линейные токи, активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
Таблица 1 - Исходные данные
Решение:

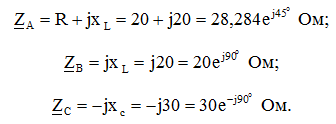

Определим комплексные значения сопротивлений:

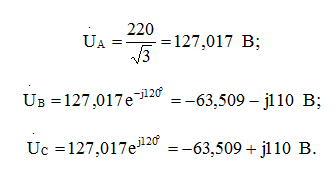

Напряжения в фазах генератора будут равны:
Так как нагрузка, соединенная в трехпроводную звезду, несимметричная, то системы фазных напряжений источника и по...
