Условие:
Расчет трехфазных цепей при соединении нагрузки трехпроводной звездой.

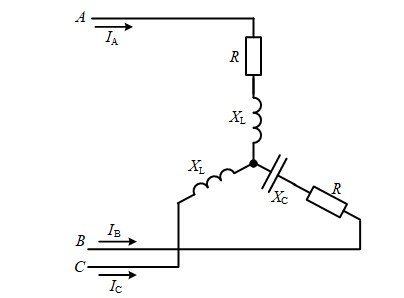

Для схемы электрической цепи по заданным параметрам и линейному напряжению, определить фазные и линейные токи, активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
Исходные данные: Uл=380 В; R=50 Ом; XL=40 Ом; XC=50 Ом.
Решение:
При отсутствии нулевого провода за счет несимметрии нагрузки, фазные напряжения нагрузки не равны напряжениям генератора:
где
напряжение смещения нейтрали.
Определяем фазное напряжение генератора:
