Условие задачи
Расчет трехфазных цепей при соединении нагрузки в четырехпроводную звезду

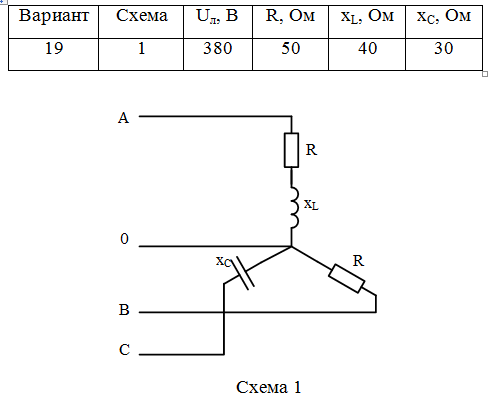

Для схемы электрической цепи по заданным в таблице 3 параметрам и линейному напряжению, определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
Ответ
Рассчитываем комплексные сопротивления фаз:
По заданному значению линейного напряжения определяем комплексные значения фазных напряжений:
