Условие задачи
Расчет трехфазных цепей при соединении нагрузки в четырехпроводную звезду.

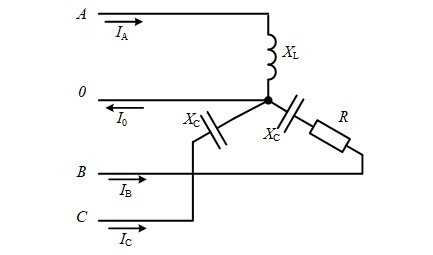

Для схемы электрической цепи по заданным параметрам и линейному напряжению, определить фазные и линейные токи в нейтральном проводе (для четырехпроводной схемы), активную мощность всей цепи и каждой фазы отдельно. Построить векторную диаграмму токов и напряжений на комплексной плоскости.
Исходные данные: Uл=380 В; R=30 Ом; XL=50 Ом; XC=40 Ом.
Ответ
Определяем фазное напряжение:

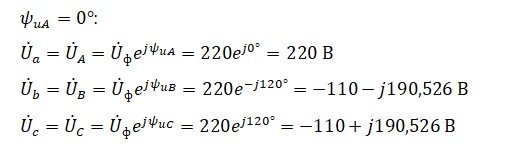

Фазные напряжения в комплексной форме, принимая начальную фазу
Комплексные полные сопротивления фаз:
