Условие задачи

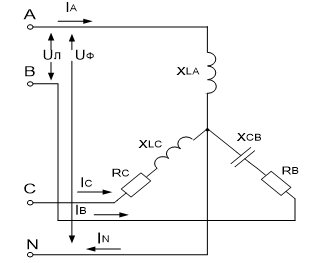

Трехфазная нагрузка соединена звездой с нулевым проводом (см.рис) и подключена к источнику с симметричными линейными напряжениями В. Значения сопротивлений фаз нагрузки выбираются согласно таблицы:
Требуется:
1. Рассчитать линейные токи .
2. Рассчитать активную, реактивную и полную мощности цепи.
3. Построить векторную диаграмму и определить ток в нулевом проводе.
Ответ
Для заданной схемы соединения нагрузки звездой линейные напряжения и токи связаны с фазными напряжениями и токами соотношениями:
