Расчет трехфазных линейных электрических цепей при соединении фаз приемника треугольником. Для заданной электрической схемы (рис. 3.4) с известными параметрами (табл. 3.2) определить линейные и фазные токи.
- Электроника, электротехника, радиотехника
Условие:
Расчет трехфазных линейных электрических цепей при соединении фаз приемника треугольником
Для заданной электрической схемы (рис. 3.4) с известными параметрами (табл. 3.2) определить линейные и фазные токи.
Вычислить активную, реактивную и полную мощности трехфазной цепи. Построить векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

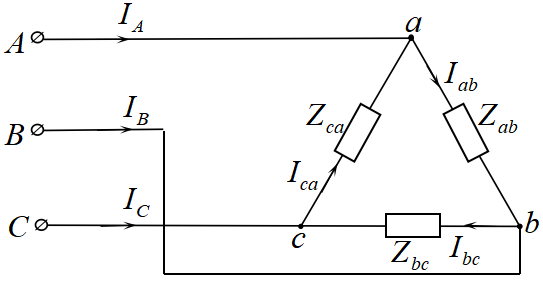

Рис. 3.4. Соединение фаз приемника треугольником
Исходные данные для задачи 3.2.

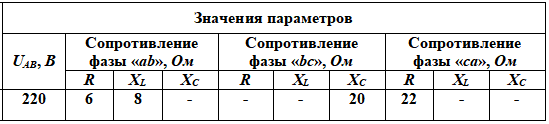

Таблица 3.2
Решение:
Задачу решаем, используя символический метод расчета.
Фазные напряжения приемника принимаем равными линейным напряжениям генератора (т. е. сопротивлениями соединенных проводов пренебрегаем).
Вектор линейного напряжения
совмещаем с положительным направлением оси вещественных чисел, т. е.
