Условие:
Расчет трехфазных линейных электрических цепей при соединении фаз приемника треугольником

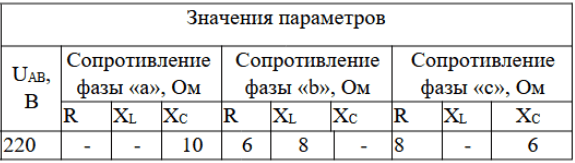

Для заданной электрической схемы (рис. 3.4) с известными параметрами (табл. 3.2) определить линейные и фазные токи.
Вычислить активную, реактивную и полную мощности трехфазной цепи. Построить векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

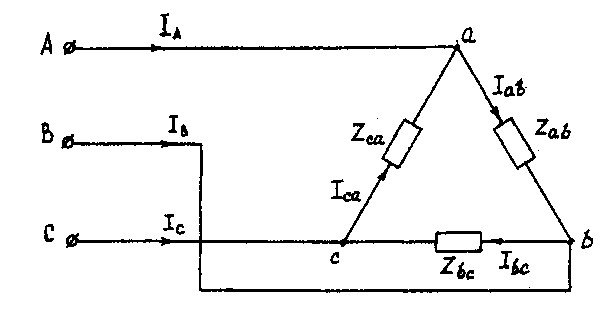

Рис. 3.5. Соединение фаз приемника треугольником

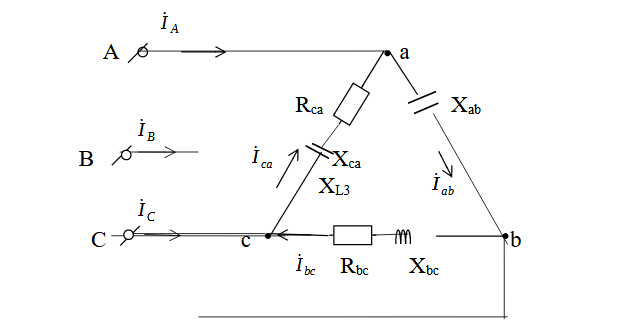

Рис.3.6
Решение:
Определяем линейные напряжения UAB ,UBC ,UCA в комплексной форме
Комплексные сопротивления фаз
Определяем фазные токи
