решение задачи на тему:

Расчет трехфазных линейных электрических цепей при соединении фаз приемника треугольником Условие задачи. Для заданной электрической схемы (рис. 3.4) с известными параметрами (табл. 3.2) определить линейные и фазные токи. Вычислить активную, реактивную и

Дата добавления: 25.01.2024

Условие задачи

Расчет трехфазных линейных электрических цепей при соединении фаз приемника треугольником

Условие задачи.

Для заданной электрической схемы (рис. 3.4) с известными параметрами (табл. 3.2) определить линейные и фазные токи.

Вычислить активную, реактивную и полную мощности трехфазной цепи. Построить векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

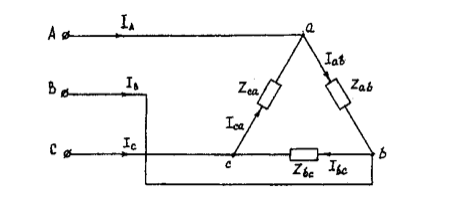

Рис. 3.2. Соединение фаз приемника треугольником

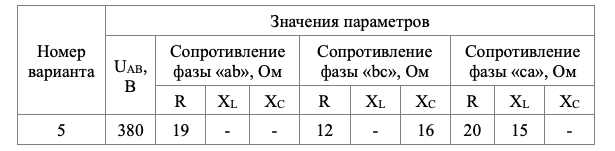

Таблица 3.2 - Исходные данные для задачи 3.2.

Ответ

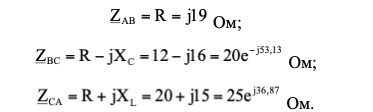

Определим комплексные значения сопротивления (для удобства вычислений будем переводить в показательную форму):

Фазное напряжение при соединении треугольником будет равно линейному, следовательно:
