Расчет трехфазных линейных электрических цепей при соединении фаз приемника звездой. Для заданной электрической схемы (рис. 3.1) с известными параметрами (табл. 3.1) определить токи

29 июля 2024
Электроника, электротехника, радиотехника

Условие:

Расчет трехфазных линейных электрических цепей при соединении фаз приемника звездой.

Для заданной электрической схемы (рис. 3.1) с известными параметрами (табл. 3.1) определить токи и напряжения в четырехпроводной цепи. Вычислить активную, реактивную и полную мощности цепи. Построить в масштабе векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

Рис. 3.1. Соединение фаз приемника звездой

Определить фазные напряжения и токи после обрыва нейтрального провода. Построить векторную диаграмму линейных и фазных напряжений и токов генератора и приемника.

Исходные данные

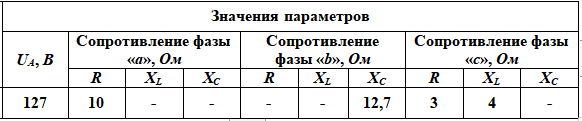

Таблица 3.1

Решение:

Для четырехпроводной звезды напряжения фаз генератора (источника) и приемника принимаем равными (т. е. пренебрегаем потерями в соединительных проводах).

Вектор напряжения фазы "А" генератора совмещаем с положительным направлением оси вещественных чисел

Трехфазную систему фазных и линейных напряжений генератора принимаем симметричной (т. е. напряжения равны по модулю и сдвинуты друг относительно друг...
