Расчет установившихся режимов линейной электрической цепи при постоянных воздействиях 1. Определить потенциалы узлов и токи в ветвях схемы при включении постоянных составляющих источников J0 и Е0, используя метод узловых потенциалов.
- Электроника, электротехника, радиотехника

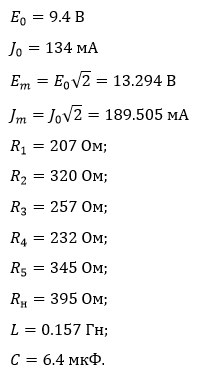

Условие:

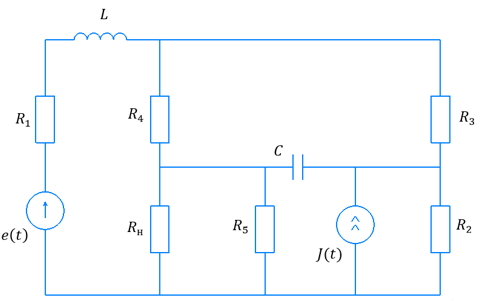

Расчет установившихся режимов линейной электрической цепи при постоянных воздействиях
1. Определить потенциалы узлов и токи в ветвях схемы при включении постоянных составляющих источников J0 и Е0, используя метод узловых
потенциалов.
2. Считая схему относительно 𝑅н активным двухполюсником, рассчитать параметры этого двухполюсника (Uр ,Rвх, Iкз) при включении J0 и Е0.
Напряжение Up определить методом суперпозиции.
3. Методом эквивалентного генератора рассчитать ток 𝐼н в сопротивлении 𝑅н и сравнить с п. 1.
4. Составить баланс активных мощностей по постоянному току
Решение:

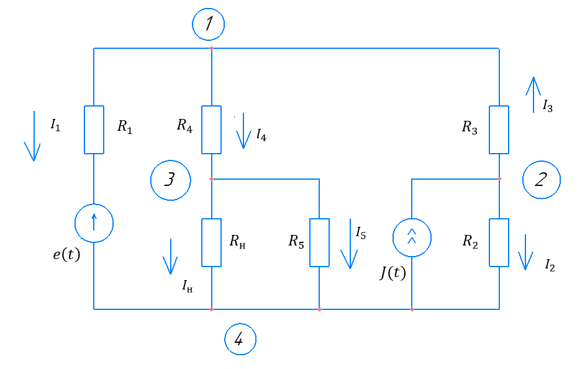

Рис 1. Схема для расчета потенциалов узлов и токов в ветвях для I части.
При действии постоянных источников тока и напряжения в схемах конденсатор заменяется разрывом, а индуктивность коротким замыканием.
1. Определить потенциалы узлов и токи в ветвях схемы при включении постоянных составляющих источников J0 и Е0, используя метод узловых потенциалов.
