Расчет выпрямителя с С фильтром.

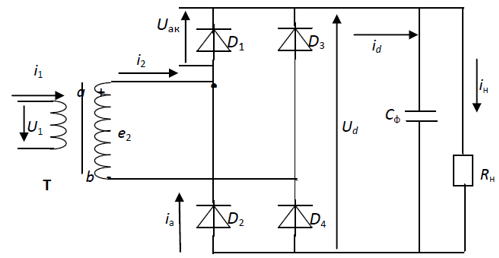

1. Нарисовать схему двухполупериодного мостового выпрямителя, работающего с емкостным фильтром.

2. Нарисовать временные диаграммы:

а) изменение напряжения на вторичной обмотке трансформатора;

б) напряжения на выходе выпрямителя u_d;

в) тока нагрузки i_н ;

г) тока диода i_а ;

д) напряжения между анодом и катодом диода;

е) тока вторичной обмотки трансформатора;

ж) тока первичной обмотки трансформатора;

3. Рассчитать, используя временные диаграммы:

а) коэффициент трансформации трансформатора  К_ТР;

б) угол отсечки ϴ₁;

в) величину емкости конденсатора С

б) допустимое среднее значение тока диода  I_a;

в) допустимое максимальное значение тока диода  I_a.max;

г) максимальное напряжения между анодом и катодом диода  U_ak;

д действующее значение тока вторичной обмотки трансформатора I₂;

е) действующее значение тока первичной обмотки трансформатора I₁.

4. Действующее значение напряжения сети           U_сети=220 В ;

Мощность нагрузки                                                    Р_Н=10 Вт;

Коэффициент пульсации напряжения нагрузки        q=1%

Напряжение на нагрузке                                            U_н = 24 В.

Активными потерями в элементах схемы и падением напряжения на диодах пренебречь.
