Расчет заземляющего устройства электроустановок. Требуется: определить количество вертикальных и длину горизонтальных заземлителей; показать размещение ЗУ на плане; определить фактическое значение сопротивления ЗУ.

Условие:

Расчет заземляющего устройства электроустановок.

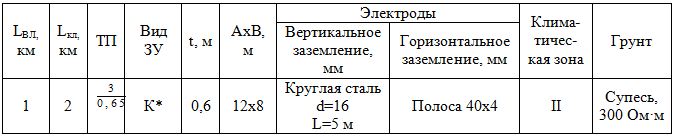

Исходные данные для расчета заземления

*К - контурное.

Требуется:

определить количество вертикальных и длину горизонтальных заземлителей;

показать размещение ЗУ на плане;

определить фактическое значение сопротивления ЗУ.

1. Определяется расчетное сопротивление одного вертикального электрода

=1,7.

2. Определяется предельное сопротивление совмещенного ЗУ
