Условие:

Расчетно-графическая работа


Расчетно-графическое задание посвящено построению групповых (суммарных) графиков нагрузки, анализу и расчету их показателей.

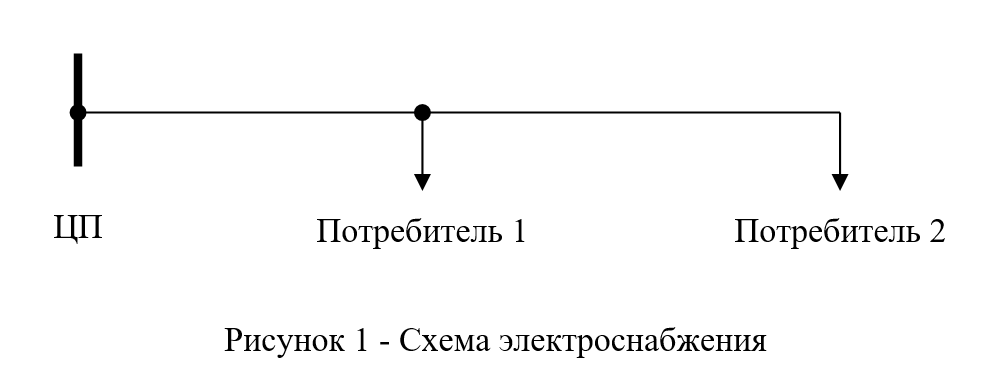

На рисунке 1 показана схема электроснабжения двух потребителей. В таблице 1 приведены суточные индивидуальные графики электрических нагрузок потребителей с установленной номинальной мощностью (Pном ).

При выполнении задания необходимо построить групповой (суммарный) график нагрузки относительно центра питания (ЦП)  и для него определить:

-  максимальную нагрузку;

- среднюю нагрузку;

- среднеквадратичную нагрузку;

- коэффициент использования;

- коэффициент максимума;

- коэффициент спроса;

- коэффициент формы графика нагрузки;

- коэффициент заполнения графика нагрузок;

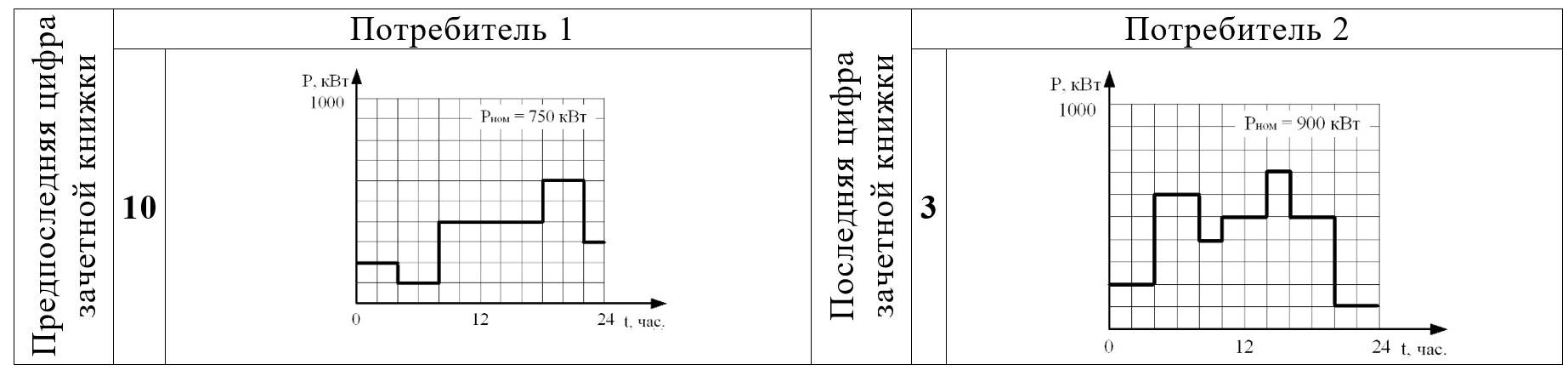

 Таблица 1

Графики электрических нагрузок

Решение:

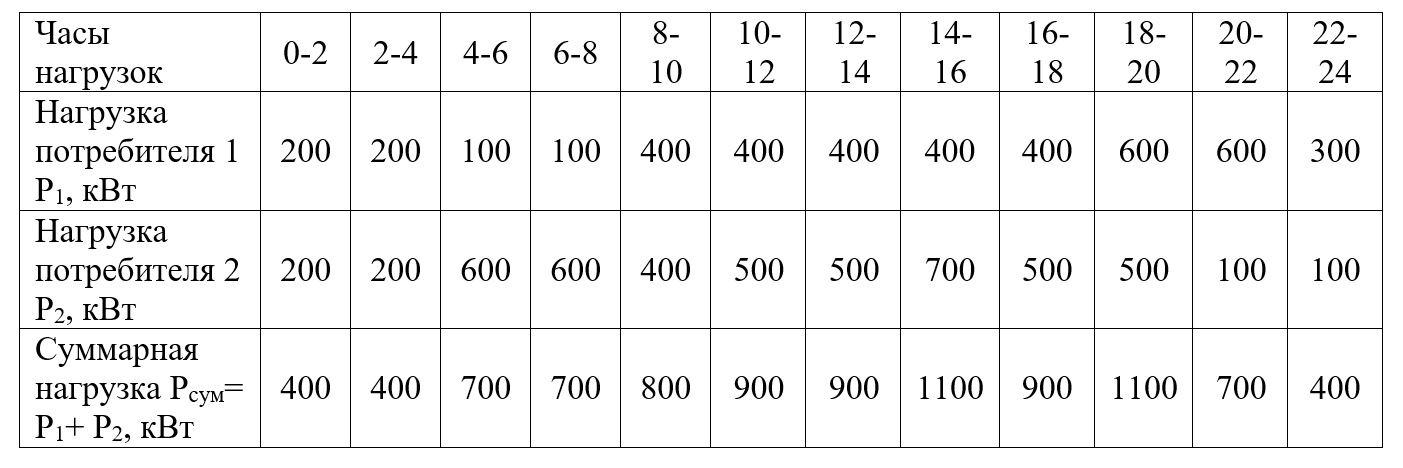

Построим групповой (суммарный) график нагрузки относительно центра питания (ЦП), просуммировав нагрузки потребителей 1 и 2. Результаты расчетов приведены в таблице 2.

Таблица 2

Величины электрических нагрузок

По результатам расчетов строим групповой (суммарный) график нагрузки относительно ЦП, представленный на рис.2.
