Запишите комплексные сопротивления и рассчитайте эквивалентное комплексное сопротивление. Рассчитайте баланс активных и реактивных мощностей источника энергии и её потребителя (двухполюсника).

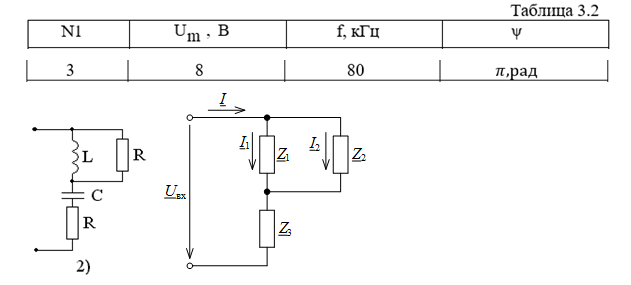

 Двухполюсник, представляющий собой смешанное соединение резистивных, индуктивных и ёмкостных элементов, подключён к источнику гармонического напряжения. На рисунке 3.2 приведена эквивалентная схема, на которой все величины представлены в комплексной форме. Развёрнутая схема двухполюсника приведена на рисунке 3.3, где номер схемы определяется последней цифрой номера студенческого билета N0.

Параметры источника гармонического напряжения определяются по таблице 3.2 в соответствии с предпоследней цифрой номера студенческого билета N1.

Параметры элементов двухполюсника для всех вариантов: R = 5 Ом, L = 50 мкГн, С = 100 нФ.

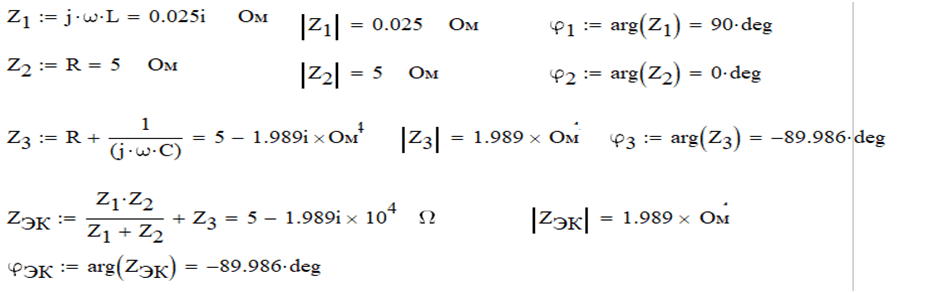

1. Запишите комплексные сопротивления и рассчитайте эквивалентное комплексное сопротивление

2. Рассчитайте комплексные значения токов во всех ветвях и напряжений на всех элементах цепи:

3. Постройте векторную диаграмму токов

4. Запишите выражения мгновенных значений токов i(t), i1(t), i2(t), i3(t) и напряжения на резисторе

5. Постройте графики зависимости от времени i(t) и

6. Рассчитайте баланс активных и реактивных мощностей источника энергии и её потребителя (двухполюсника).

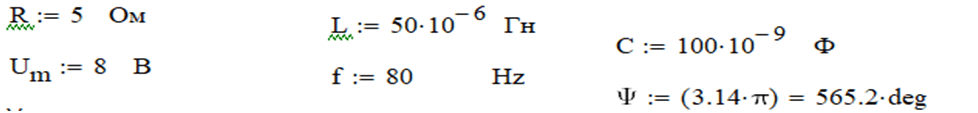

Параметры элементов двухполюсника:

Угловая частота переменного тока:
