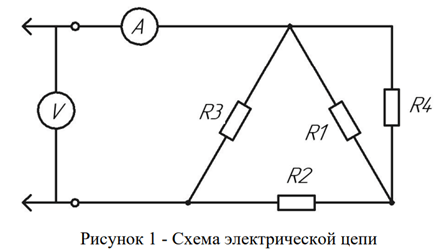

Расчетным методом установить значения электрического тока в сопротивлениях схемы, изображенной на рисунке 1, и показания вольтметра (V) и амперметра (A). Напряжение на входе U.
«Расчетным методом установить значения электрического тока в сопротивлениях схемы, изображенной на рисунке 1, и показания вольтметра (V) и амперметра (A). Напряжение на входе U.»
- Электроника, электротехника, радиотехника
Условие:
Расчетным методом установить значения электрического тока в сопротивлениях схемы, изображенной на рисунке 1, и показания вольтметра (V) и амперметра (A). Напряжение на входе U.
Решение:

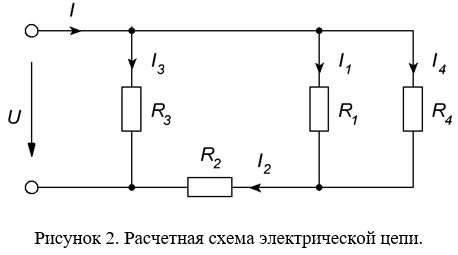

Составляем расчетную схему цепи, на которой обозначаем токи в ветвях и задаем их направления.
Определяем входное сопротивление цепи. Для расчета производим эквивалентное преобразование. Сопротивления R1 и R4 включены в цепи параллельно и последовательно с ними включено сопротивление R2. Эквивалентное сопротивление этого участка цепи:
