Условие задачи
Расчетным методом установить значения электрического тока в сопротивлениях схемы, изображенной на рисунке 1, и показания вольтметра (V) и амперметра (A). Напряжение на входе U.

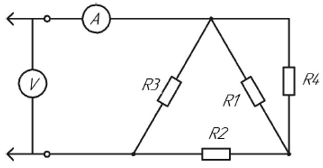

Рисунок 1 − Схема электрической цепи
Исходные данные представлены в таблице 1.

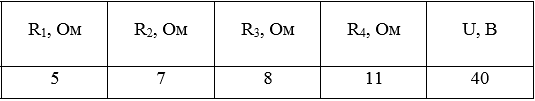

Таблица 1 − Исходные данные для выполнения расчетов
Ответ

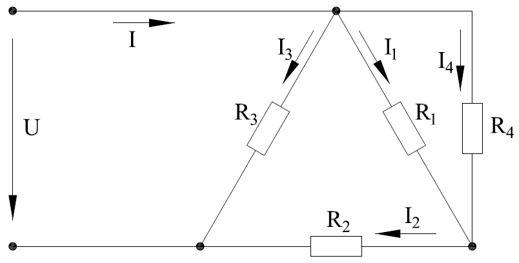

Обозначим направления токов в сопротивлениях схемы (см рис. 2).
Рисунок 2
Сопротивления R1 и R4 соединены параллельно, заменим их эквивалентным:
Получим схему, изображенную на рис. 3.
