Условие:

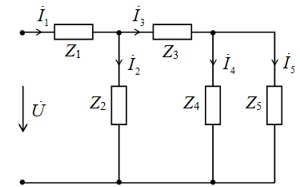

Рассчитайте комплексным методом все токи и напряжения в электрической цепи, изображенной на рисунке. Постройте векторную диаграмму токов и напряжений на комплексной плоскости. Согласно заданным комплексным сопротивлениям ветвей изобразите исходную схему с помощью элементов r, L, C и проверьте с помощью построенной векторной диаграммы выполнение законов Кирхгофа и сдвиг фаз между током и напряжением для каждой ветви. Определите комплексную, активную, реактивную и полную мощности. Запишите мгновенные значения всех токов и напряжений.
Решение:
Рассчитываем эквивалентное сопротивление участка 4-5
Рассчитываем напряжения на участках 3 и 45 по закону Ома, напряжение 2 по второму закону Кирхгоффа.
Токи 2, 4, 5 рассчитываем по закону Ома, ток 1 ...
