Рассчитайте комплексным методом все токи и напряжения в электрической цепи, изображенной на рисунке. Постройте векторную диаграмму токов и напряжений на комплексной плоскости. Согласно заданным
«Рассчитайте комплексным методом все токи и напряжения в электрической цепи, изображенной на рисунке. Постройте векторную диаграмму токов и напряжений на комплексной плоскости. Согласно заданным»
- Электроника, электротехника, радиотехника
Условие:

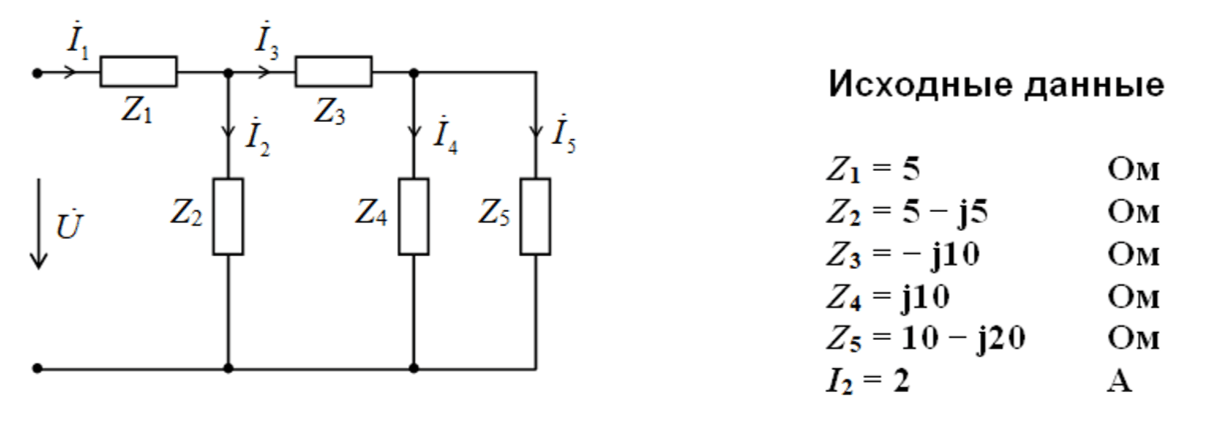

Рассчитайте комплексным методом все токи и напряжения в электрической цепи, изображенной на рисунке.
Постройте векторную диаграмму токов и напряжений на комплексной плоскости.
Согласно заданным комплексным сопротивлениям ветвей изобразите исходную схему с помощью элементов r, L, C и проверьте с помощью построенной векторной диаграммы выполнение законов Кирхгофа и сдвиг фаз между током и напряжением для каждой ветви.
Определите комплексную, активную, реактивную и полную мощности.

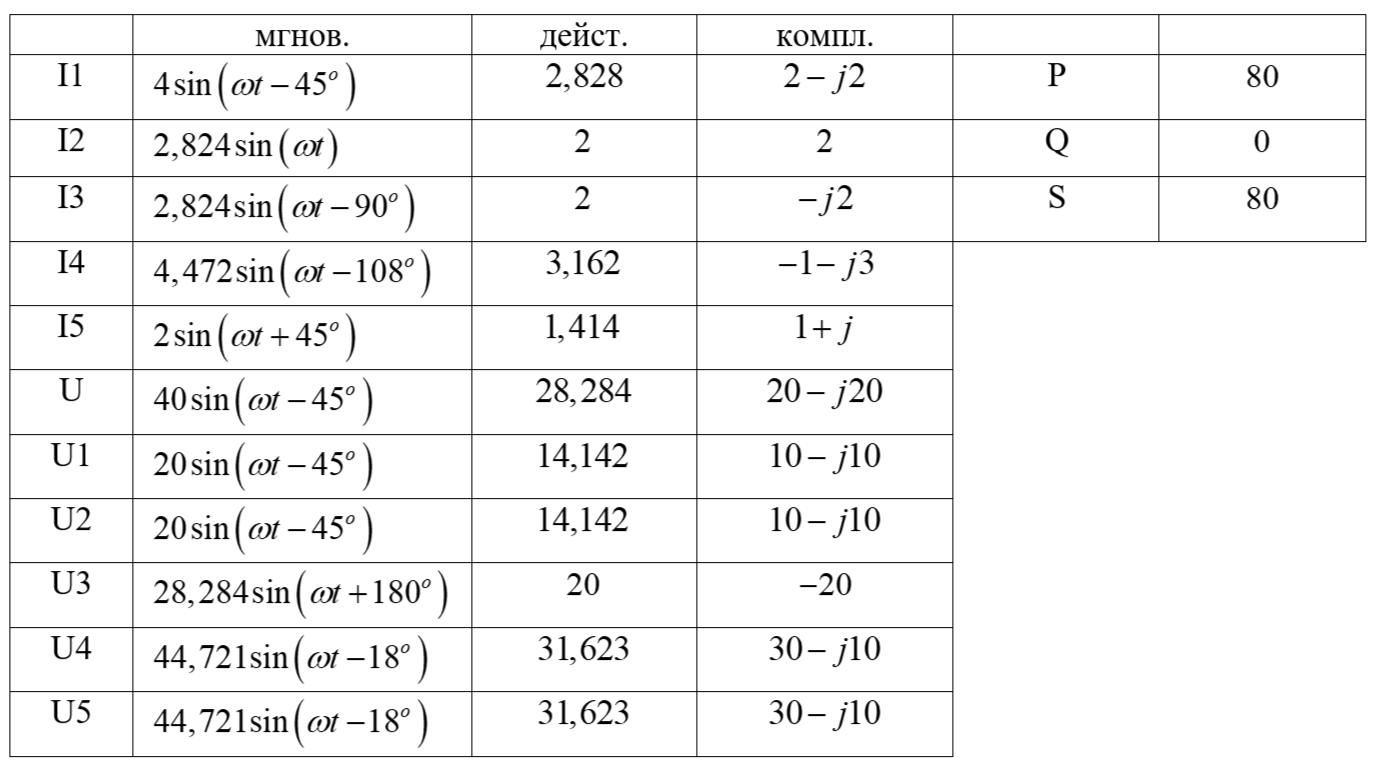

Запишите мгновенные значения всех токов и напряжений.
Решение:
Рассчитываем эквивалентное сопротивление участка 4-5
Экивалентное сопротивление участка 3-45
Расчет напряжения 2
