Рассчитайте схему генератора с мостом Вина на операционном усилителе с указанными параметрами. Схема генератора представлена на рис.1. Напряжение питания схемы Е = ±15 В.

Рассчитайте схему генератора с мостом Вина на операционном усилителе с указанными параметрами. Схема генератора представлена на рис.6. Напряжение питания схемы  Е = ±15 В.

R_ВХ= 2 Мом = 2∙10⁶ Ом;   v_u = 3 В/мкс;  R_Н.min= 2 кОм=2∙10³ Ом; U_m = ± 11 В;
f_Г=7800  Гц; k_У = 25000;   f₁= 2,5  МГц.

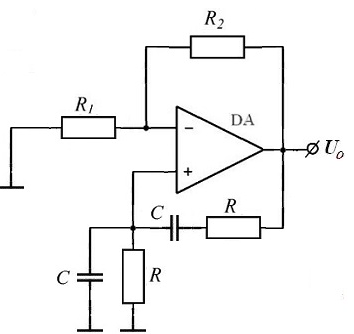

Рис.1. Схема генератора с мостом Вина
