Рассчитайте схему генератора с мостом Вина на операционном усилителе с указанными параметрами. Схема генератора представлена на рис.4. Напряжение питания схемы Е = ±15 В.

Рассчитайте схему генератора с мостом Вина на операционном усилителе с указанными параметрами. Схема генератора представлена на рис.4. Напряжение питания схемы  Е = ±15 В.

R_ВХ= 2 Мом = 2∙10⁶ Ом;   v_u = 2 В/мкс; R_Н.min= 1 кОм=1∙10³ Ом; U_m = ± 12 В;
f_Г=6400  Гц; k_У = 30000;   f₁= 1 МГц.

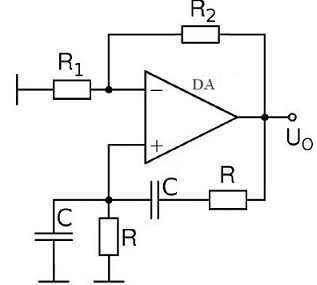

Рис.4. Схема генератора с мостом Вина
