Рассчитайте схему мультивибратора на биполярных транзисторах с параметрами: β>100 , IKmax =100мА=100∙10-3 A; fГ>100 MГц с заданной частотой генерации f0=28кГц =28∙103 Гц и соотношением длительности импульса и паузы t1/ t2=2/3.

«Рассчитайте схему мультивибратора на биполярных транзисторах с параметрами: β>100 , IKmax =100мА=100∙10-3 A; fГ>100 MГц с заданной частотой генерации f0=28кГц =28∙103 Гц и соотношением длительности импульса и паузы t1/ t2=2/3.»
  • Электроника, электротехника, радиотехника

Условие:

Рассчитайте схему мультивибратора на биполярных транзисторах с параметрами: β>100 , IKmax =100мА=100∙10-3 A;  fГ>100 MГц с заданной частотой генерации f0=28кГц =28∙103 Гц и соотношением длительности импульса и паузы t1/ t2=2/3.

 t1-длительность импульса на коллекторе транзистора  VT1;
 t2 - длительность импульса на коллекторе транзистора  VT2 .
Напряжение питания Е = 5 В.
Определить длительность фронта импульса на каждом выходе.

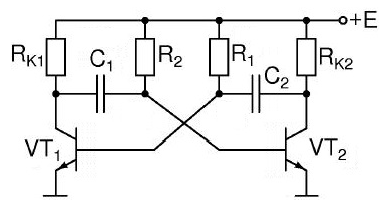

Рис.5. Схема мультивибратора

Решение:

1. Задаем ток насыщения транзисторов IKНАС =0,5 ∙IKmax =0,5 ∙100∙10-3 =50∙10-3 A;

2. Найдём значение сопротивлений коллекторной нагрузки:

RК1= RК2= Е/ IКНАС = 5 /50∙10-3 = 100 Ом. типовое значение 100 Ом.

3. Выбираем коэффициент насыщения sнас= 1,4.

4. Рассчитываем сопротивления резисторов в цепях баз транзисторов

R2(R1) = R1(R2) /sнас ;

R2 = R1 = RК1∙ /sнас = 100∙100...
