Условие:

1. Рассчитайте ток в цепи и напряжение на выходных зажимах, если на входе цепи действует гармонический сигнал u(t)=Um  sin⁡ωt, где Um=10∙n мВ, а частота сигнала f = 1000 + 5n  Гц (n = 3). Проверьте баланс мощностей.

2. Для заданной цепи получите выражение для комлексной передаточной характеристики  Рассчитайте и постройте графики АЧХ и ФЧХ.

Используя полученную характеристику цепи, рассчитайте выходное напряжение. Проверьте соответствие полученного значения значению U2 (jω), полученному в пункте 1 задания.

Исходные данные:

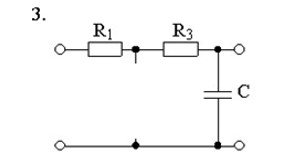

Исходная схема:

Решение:

1) Циклическая частота колебаний:

= 2**f = 3,14*2*1015 = 6374 рад/c

Входное напряжение:

30*sin(6374*t)

Комплексное отображение входного напряжения:

Комплексное сопротивление конденсатора:

Сопротивление все...
