Рассчитайте токи во всех ветвях цепи по методу контурных токов (МКТ) или методу узловых напряжений (МУН), метод выбирается на усмотрение студента.
- Электроника, электротехника, радиотехника
Условие:
Рассчитайте токи во всех ветвях цепи по методу контурных токов (МКТ) или методу узловых напряжений (МУН), метод выбирается на усмотрение студента. Произведите проверку баланса мощностей. Схему цепи и сопротивления резисторов выбрать в соответствии с вариантом.
Дано:

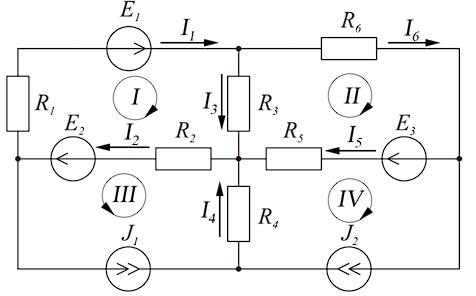

Рис. 2. Схема электрической цепи.
Решение:
Рассчитаем схему, представленную на рисунке 2 по методу контурных токов. Проанализировав данную цепь, можно сказать, что она содержит 8 ветвей и 5 узлов, также в цепи присутствует два источника тока. Рассчитаем количество независимых контуров: N = 8 5 + 1 = 4.
Учитывая наличие двух источников тока (J1 и J2), количество уравнений, которые потребуется решить, сокращается на два.
Обозначим на схеме независимые контура таким образом, чтобы два из них содержали источники тока, а два не содержали. Также обозначим ток, протекающий через каждую ветвь. Направления токов выбираются произвольно.
Представ...
