Условие:
Начертите схему однофазного мостового выпрямителя и с помощью временных диаграмм пояснить принцип ее работы.
Рассчитайте заданный выпрямитель по пунктам:
– выберите тип кремниевого диода;
– определите действующие значения напряжения и тока во вторичной обмотке трансформатора;
– определите коэффициент трансформации силового трансформатора;
– определите КПД выпрямителя;
– определите коэффициент пульсации КП1 и частоту пульсации f1 основной (первой) гармоники.
Исходные данные:
– выпрямленное напряжение U0 = 220 В;
– выпрямленный ток I0 = 6 А;
– напряжение сети Uс = 220 В;
– частота сети fc = 75 Гц.
Решение:

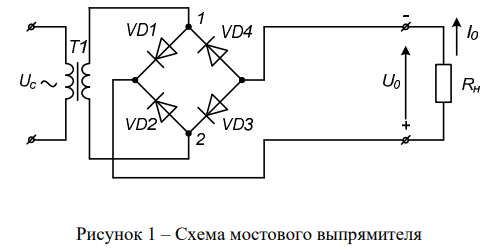

Схема однофазного мостового выпрямителя приведена на рисунке 1.

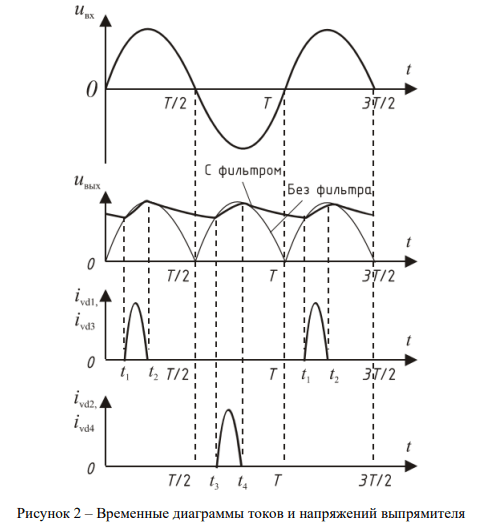

Временные диаграммы, поясняющие принцип работы схемы, представлены на рисунке 2.
Диоды в схеме проводят ток парами поочередно. В положител...
