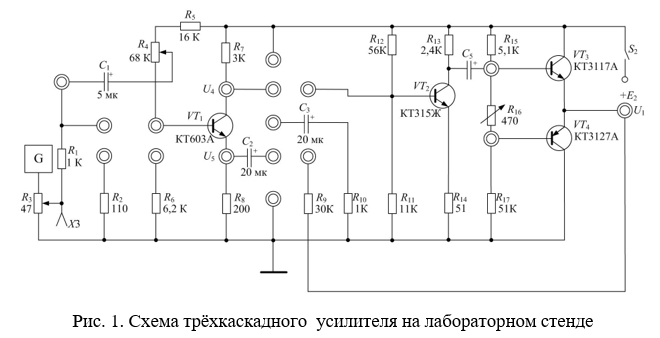

Рассчитать амплитудные и частотные характеристики трехкаскадного усилителя с емкостной связью и двухтактным выходным каскадом. Изучить влияние обратных связей и режима работы транзисторов на свойства усилителя.

1) Произвести наладку работы усилителя.

2) Снять амплитудную и амплитудно-частотную (АЧХ) характери стики многокаскадного усилителя с обратной связью и без обратной связи.

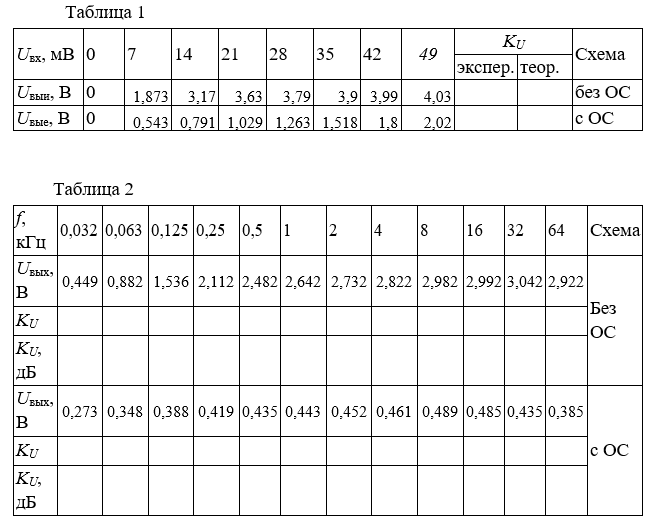

Таблица 1

Амплитудная характеристика U_вых = f (U_вх) усилителя без ОС и с ОС на частоте входного сигнала 1000 Гц.

Амплитудная характеристика усилителя U_вых = f (U_вх) при наличии общей ООС
