Рассчитать амплитудные и фазовые спектры следующих радиотехнических сигналов. Периодическая последовательность прямоугольных импульсов со скважностью Q, длительностью τ u и максимальным значением напряжения U0. U0 = 0,5B; α=104 1/c; τ =50 mkc; Q=3;

Условие:

Рассчитать амплитудные и фазовые спектры следующих радиотехнических сигналов.

Периодическая последовательность прямоугольных импульсов со скважностью Q, длительностью τ u и максимальным значением напряжения U₀.

U₀ = 0,5B; α=10⁴ 1/c; τ =50 mkc; Q=3; ω₀=1∙10⁶ рад/с

Исходные данные сигнала:

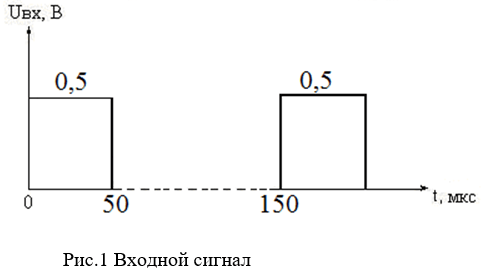

Форма исходного сигнала приведена на рис.1

U₀ = 0,5 В;

Скважность импульсной последовательности равна

1. Все импульсы последовательности имеют одинаковую форму и амплитуду, следовательно пачка из двух видеоимпульсов является прямоугольной.

Поскольку все видеоимпульсы имеют одинаковую форму, то

Где Т_n период повторения видеоимпульсов,

U₁(t) огибающая первого видеоимпульса.
