Условие:
Рассчитать цепь методом контурных токов. Составить баланс мощностей, используя данные:
Дано:
Е1 = 16 В
Е2 = 50 В
Е3 = 13 В
R2 = 12 Ом
R3 = 25 Ом
R4 = 13 Ом
R5 = 20 Ом
Определить:
I1, I2, I3, I4, I5 = ?
Решение:

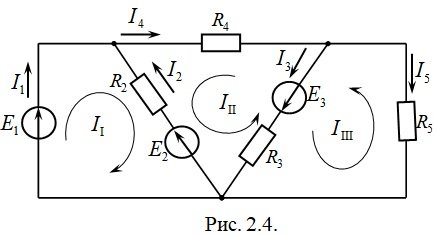

1. Определение токов в ветвях. Направление токов в ветвях и контурных токов (I, II, III) выбираем произвольно, так чтобы направления контурных токов совпадали с обходамисоответствующих контуров (рис. 2.4). Согласно методуконтурных токов составляем уравнения по II закону Кирхгофа для замкнутых независимых контуров цепи относительно не токов в ветвях, а контурных токов:
После подстановки значений с...
