Условие:
Рассчитать цепь методом непосредственного применения законов Кирхгофа и методом контурных токов. Составить и решить уравнение баланса мощностей.

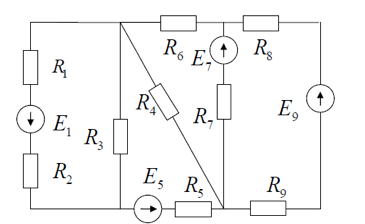

Рис.1.1. Заданная схема
Дано: R1=15 Ом, R2=21 Ом, R3=8 Ом, R4=27 Ом, R5=10 Ом, R6=11 Ом, R7=43 Ом, R8=41 Ом, R9=26 Ом, Е1=30 В, Е5=40 В, Е7=16 В, Е9=18 В.
Решение:
Произведем расчет для метода применения законов Кирхгофа.
а) число ветвей р=7, число узлов q=4, число контуров
б) произвольно задаем направления токов ветвей I1, I2, I3, I4, I5, I6, I7 (рис.1.2);
в) записываем уравнения по первому закону Кирхгофа (1 ЗК)
