Условие:
Рассчитать цепь методом узловых потенциалов, определить токи во всех ветвях и напряжение на источнике тока.
Исходные данные представлены в таблице №1.

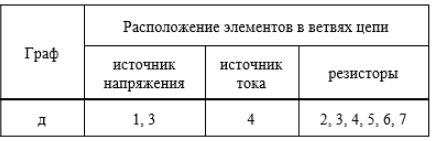

Таблица №1
Граф расчетной схемы представлен на рис. 1
Решение:
Рассчитаем цепь методом узловых потенциалов, определим токи во всех ветвях и напряжение на источнике тока.
Принимаем потенциал узла B равным нулю.
Так как ветвь с источником E1 не содержит сопротивления, то потенциал узла С равен E1 и, следовательно, для определения потенциалов других узлов достаточно двух уравнений.
Составим систему уравнений по методу узловых потенциалов относительно
