Условие:
Рассчитать цепь, схема которой изображена на рисунке 1, методом непосредственного применения законов Кирхгофа и методом контурных токов. Составить и решить уравнение баланса мощностей. Исходные данные приведены в таблице 1:

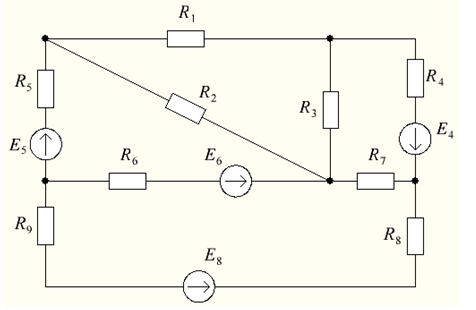

Рисунок 1 – Схема электрической цепи
Таблица 1 – Исходные данные
Решение:
1. Покажем на схеме условно положительное направление токов во всех ветвях и обозначим направления обхода контуров (см. рис. 2).

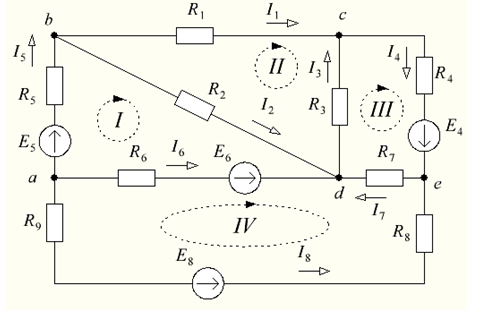

Рисунок 2 Схема электрической цепи
2. Определим все токи, пользуясь законами Кирхгофа.
Запишем необходимое количество уравнений по первому и второму законам Кирхгофа. Схема имеет пять узлов, четыре независимых контура, восемь ветвей с неизвестными токами. Для определения не...
