Условие задачи

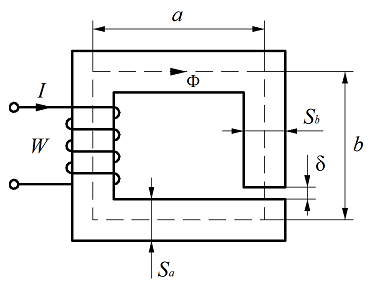

Рис. 1. Магнитная цепь.

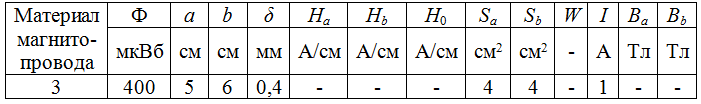

Таблица 1. Исходные данные.
Рассчитать число витков W катушки, создающей магнитный поток в неоднородной магнитной цепи, и неизвестные параметры, если принять магнитную проницаемость воздуха равной магнитной проницаемости вакуума µ0 = 4π·10-7 Гн/м. Площадь поперечного сечения воздушного зазора S0 принять равной площади поперечного сечения магнитопровода Sb.
Ответ
Так как на всех участках сечение магнитопровода и воздушного зазора равны, то и магнитная индукция в сердечнике и зазоре также будут равны:
Напряженность магнитного поля в воздушном зазоре:
