Условие:
Рассчитать действующие значения токов всех ветвей цепи синусоидального переменного тока любым методом по выбору студента. Произвести проверку расчетов составлением баланса активной и реактивной мощностей. Построить векторную диаграмму напряжений для любого одного замкнутого контура.
Таблица Б.3 – Исходные данные

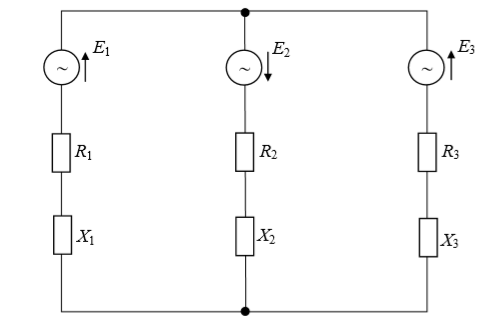

Рисунок 1. Обобщенная схема цепи переменного тока
Решение:

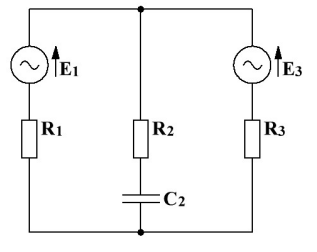

Расчетная схема примет вид:
Схема содержит три ветви, два узла.
Для решения задачи по законам Кирхгофа требуется составить и решить систему трёх уравнений. По методу контурных токов следует составить два уравнения. Выполним расчет методом контурных токов.
