Условие:

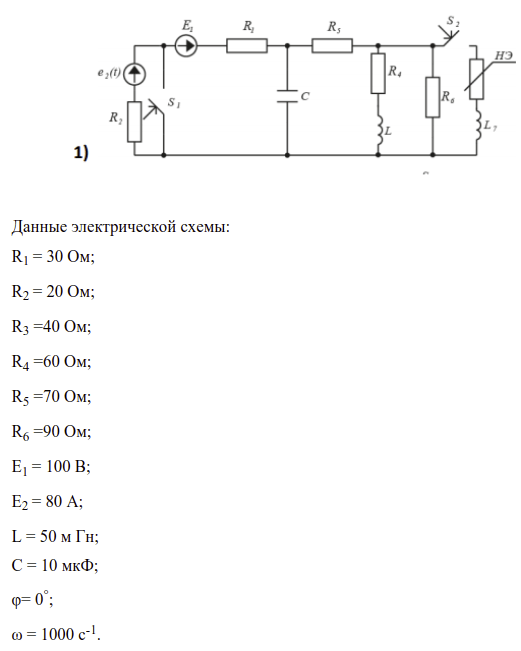

Исследовать линейную ЭЦ до коммутации ключа S1 (режим 1).
Рассчитать ЭЦ с гармоническим ИЭЭ:
- обосновать выбор метода расчета;
- определить токи и напряжения ветвей; - выполнить проверку по векторным диаграммам токов и напряжений.
Рассчитать результирующие токи и напряжения ветвей при одновременном действии постоянного ИЭЭ и гармонического ИЭЭ.
Решение:

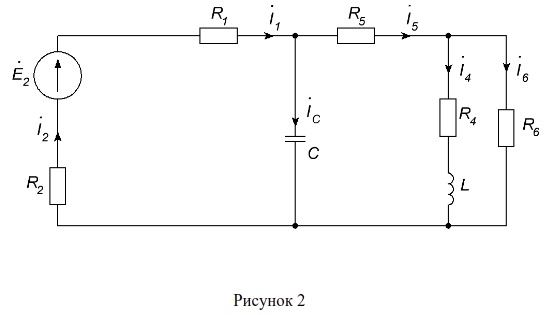

Расчетная ЭЦ на переменном токе дана на рисунке 2, где источник постоянной ЭДС Е1 исключен из схемы (короткое замыкание участка цепи).
По заданию ЭДС источника
изменяется по гармоническому закону
