Условие:

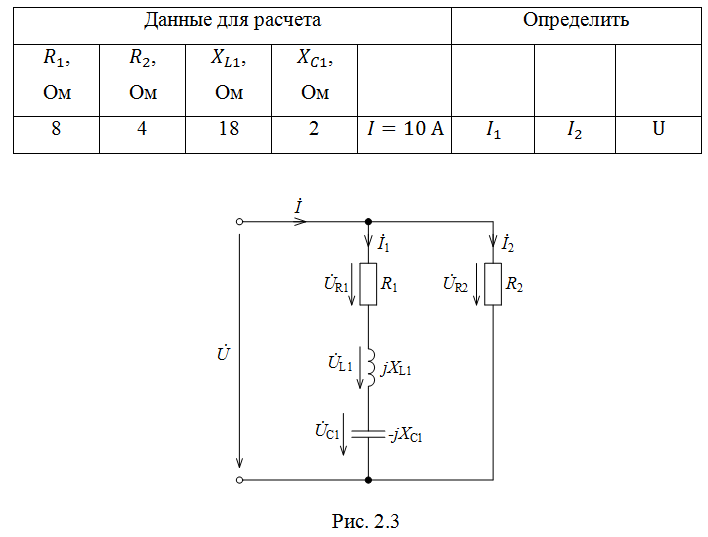

Рассчитать электрическую цепь, схема которой изображена на рисунке 2.3, по данным (см. табл. 2.2). Построить векторную диаграмму. Подсчитать баланс мощностей.
Таблица 2.2
Решение:
Определим комплексные сопротивления первой и второй ветви:

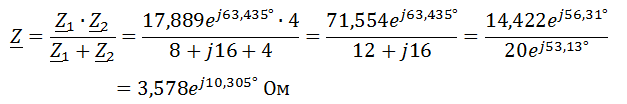

Определяем комплексное эквивалентное сопротивление цепи:
Комплексное действующее значение входного напряжения:
