Условие задачи
Рассчитать электрическую цепь синусоидального тока со смешанным соединением приёмников, схема, которой изображена на рис. 1, по параметрам, приведённым в табл. 1.
Определить токи во всех ветвях цепи и напряжения на отдельных участках, активную, реактивную и полную мощности. Составить баланс мощностей. Построить в масштабе на комплексной плоскости векторную диаграмму токов и потенциальную диаграмму напряжений.
Таблица 1
Рис. 1. Принципиальная схема для расчёта цепи синусоидального тока
Ответ

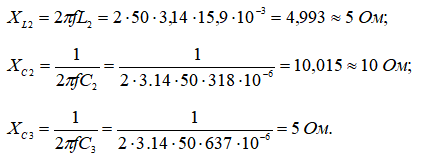

1. Рассчитываем индуктивные и емкостные сопротивления элементов цепи:
2. Записываем полные сопротивления всех участков цепи в алгебраической и показательной формах:
В результате получаем следующую схему...
