Условие:

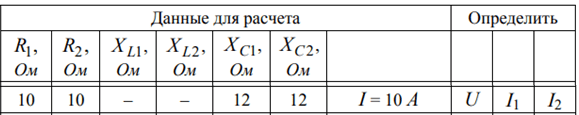

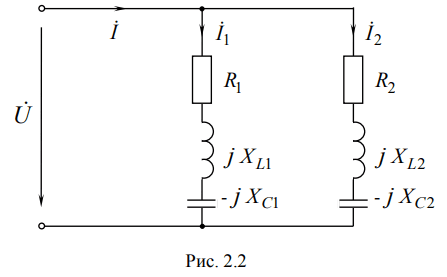

Рассчитать электрическую цепь, схема которой изображена на рис. 2.2, по данным таблицы 2.2. Построить векторную диаграмму. Подсчитать баланс мощностей.
Решение:

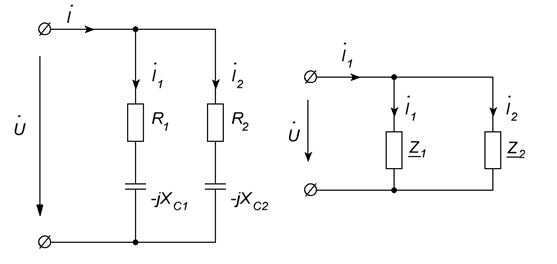

По заданным параметрам составляем расчетную схему цепи.
Рассчитываем комплексные сопротивления ветвей:
Комплексное сопротивление всей цепи:
