Рассчитать электрическую схему методом «преобразования» (свертывания) и определить: 1. Общее или эквивалентное сопротивление цепи – Сопротивление экв. 2. Величину ЭДС источника – Е1.
«Рассчитать электрическую схему методом «преобразования» (свертывания) и определить: 1. Общее или эквивалентное сопротивление цепи – Сопротивление экв. 2. Величину ЭДС источника – Е1.»
- Электроника, электротехника, радиотехника
Условие:
Рассчитать электрическую схему методом «преобразования» (свертывания) и определить:
1. Общее или эквивалентное сопротивление цепи – Rэкв.
2. Величину ЭДС источника – Е1.

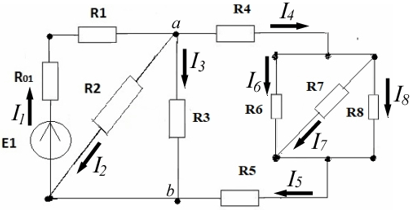

Рис.2. Расчетная схема
Дано: R01 = 0,1 Ом, R1 = 4,5 Ом, R2 = 4 Ом, R3 = 10 Ом, R4 = 5,5 Ом, R5 = 5 Ом, R6 = 18 Ом, R7 = 10 Ом, R8 = 15 Ом, I2 = 4 A.
Решение:
Сопротивления R2 и R3 соединены параллельно, поэтому их общее сопротивление
Сопротивления R6, R7, R8 соединены параллельно, поэтому их общая проводимость
Тогда их общее сопротивление составит
