Условие задачи
Рассчитать фазную и линейную ЭДС трехфазной синхронной машины при соединении фаз звездой с учетом первой, третьей, пятой и седьмой гармоник при частоте f = 50 Гц и форме магнитного поля, представленного на рис. 3.1а.
Ответ
Дано:
B = 0,95 Тл;
Z = 72;
p = 3;
= 5/6;
= 60 см;
L = 60 см;
w = 60.
Рис 1.б.
Распределение индукции магнитного поля В вдоль воздушного зазора между статором и ротором

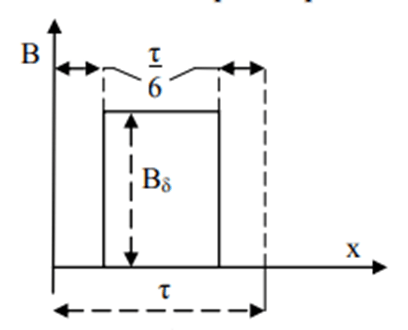

Рис. 3.1. Кривая распределения магнитной индукции в воздушном зазоре машины
Разложение индукции в ряд Фурье по гармоническим составляющим для заданной кривой распределения:
