Условие:
Рассчитать фильтр Баттерворта n-порядка. Варианты заданий представлены в таблице. Значение граничной частоты задаётся в Гц, входного сопротивления для фильтра нижних частоты килоомах, ёмкости для фильтра верхних частот в нанофарадах.

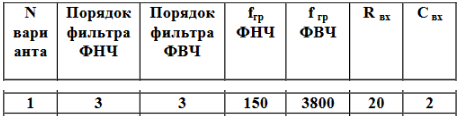

Исходные данные:
Решение:

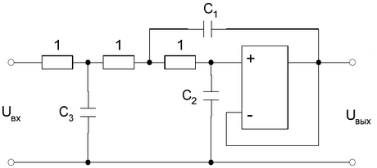

Фильтр ФНЧ третьего (n=3) порядка:
В таблице приведены данные, которые позволяют упростить расчёт фильтров. Предполагается, что граничная частота 0=1 рад/c.
Для всех резисторов R0=1 Ом.
