решение задачи на тему:

Рассчитать и построить естественную механическую характеристику для асинхронного короткозамкнутого двигателя по пяти точкам (пусковая, минимальная, критическая, номинальная, холостого хода ) и по уравнению Клосса.

Дата добавления: 21.10.2024

Условие задачи

Расчет и построение механических характеристик асинхронного двигателя и производственных механизмов. Приведение моментов сопротивления и моментов инерции к скорости вращения вала двигателя. Определение времени переходного процесса. Энергетика переходных процессов. Устойчивость работы привода

Для системы «трехфазный асинхронный электродвигатель - рабочая машина»:

1. Рассчитать и построить естественную механическую характеристику для асинхронного короткозамкнутого двигателя по пяти точкам (пусковая, минимальная, критическая, номинальная, холостого хода ) и по уравнению Клосса.

2. Рассчитать приведенную к скорости вращения вала двигателя механическую характеристику рабочей машины и построить ее в одних координатных осях с характеристикой двигателя.

3. Определить приведенный к скорости вращения вала двигателя момент инерции системы «электропривод - рабочая машина».

4. Графическим и графоаналитическим методом определить время разгона двигателя с нагрузкой при номинальном напряжении питания.

5. Рассчитать потери энергии в асинхронном двигателе при пуске системы с нагрузкой, без нагрузки и при торможении противовключением без нагрузки.

6. Оценить условия запуска электродвигателя с нагрузкой при снижении питающего напряжения на .

7. Для трехфазного асинхронного двигателя с короткозамкнутым ротором определить величину активного или реактивного сопротивления, которое необходимо включить в цепь статора для снижения пускового тока в два раза по сравнению с током при прямом пуске.

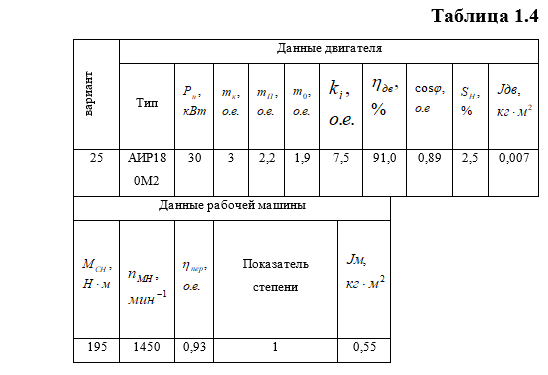

Исходные данные по вариантам приведены в таблице 1.4.

Ответ

1. Построение механической характеристики асинхронного двигателя.

Механическую характеристику асинхронного двигателя построить на основании расчета его вращающих моментов по формуле Клосса, задаваясь следующими значениями скольжения: 0; SH; 0,1; SK; 0,3;0,5; 0,8; 1,0.

где критический (максимальный) вращающий момент электродвигателя, номинальный вращающий момент, Рнноминальная мощность электродвига...
