Условие задачи

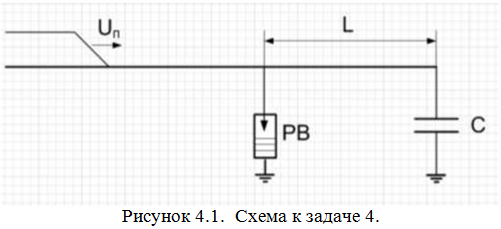

Рассчитать и построить кривые импульсных напряжений на шинах подстанции (рисунок 4.1). Набегающая волна имеет косоугольный фронт длиной и амплитуду Емкость изоляции и разрядника принять равными нулю.
Числовые значения:
Ответ
Условия задачи подразумевают использования графического способа решения. Ниже приведен порядок построения полученного результата (рисунок 4.3).
1) На вентильный разрядник (РВ), расположенный от защищаемой подстанции на расстоянии через время, равное
