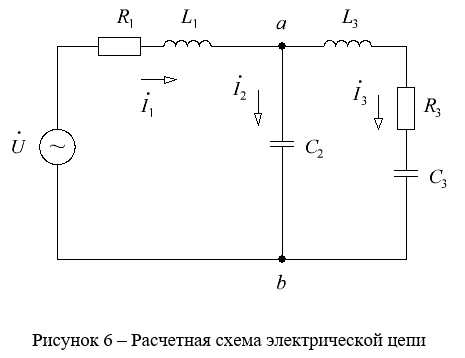

Рассчитать и проанализировать электрические цепи переменного тока. Исходные данные для расчета приведены в таблице 2. Схема электрической цепи изображена на рисунке 5.

Катушка с резистивным сопротивлением R=10 Ом, индуктивностью L=0,05 Гн подключена к источнику синусоидального напряжения, действующее значение которого U=120B, а частота f= 50 Гц. Определить полное сопротивление катушки, ток и сдвиг фаз между

На указанной схеме мгновенные значения токов генераторов выражены уравнениями: . Записать уравнения со значениями токов и начальной фазы. Построить синусоидальные графики указанных токов, а также график тока, протекающего через сопротивление нагрузки.
