Условие задачи
Рассчитать и выбрать элементы однотактного каскада усилителя мощности. Собрать ее в программе Electronics Workbench, снять характеристику Uвых = f(F) изменяя частоту синусоидального сигнала на входе F в диапазоне от 20…15000 Гц при Uвх = 0,1 В. Привести скриншот схемы и осциллограммы Uвых при f = 500 Гц.

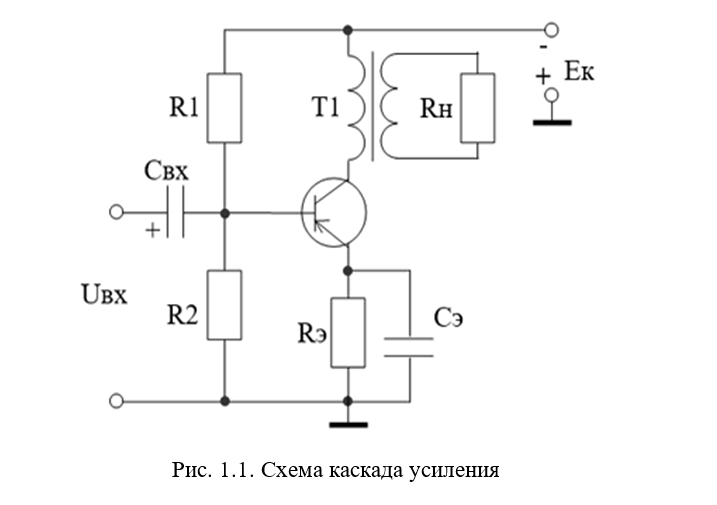

На рис.1.1 приведена схема усилительного каскада.
Дано:
Рвых = 8 Вт; RН = 10 Ом; fн – fв = 1,2 кГц; fн = 300 Гц; МН = 1,12; ЕП = 11 В.
Ответ
1. Распределяем по цепям частотные искажения.
Выходной трансформатор: MН = 1,14.
Цепь эмиттерной стабилизации: MН = 1,1.
Цепь связи RC между каскадами: MН = 1,05.
2. Вычисляем мощность сигнала, отдаваемую транзистором
Потяни
